製品仕様

SG01製品仕様

製品説明 地震計内蔵 緊急地震速報受信機 ※1
気象庁 計測震度計検定取得可能品 ※2
気象庁 地震動予報業務 許可番号
  • 地震動(震源由来震度)
  • 地震動(波面伝播非減衰震度)
  • 地震動(長周期地震動階級等)
製品名 SeismoGuard SG01
型番 SG01
LAN 接続形態 RJ-45 10BASE-T ⁄ 100BASE-TX(Auto MDI ⁄ MDI-X対応)
IP取得方法
  • IPv4固定IP
  • IPv4DHCP
  • IPv6自動取得(NTTフレッツ光ネクスト IPv6網)
PoE
サポート(受電)
  • ※ IEEE802.3af対応のCLASS-0です。
  • ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
音声出力
(L.OUT)
ポート数 1
出力端子 3.5φミニジャック(3極、内2極使用)
出力レベル 最大0dBm
出力方式 LINE出力
出力インピーダンス 600Ω以下
接続機器の入力インピーダンス
(推奨)
600Ω以上

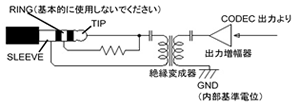

内部回路抜粋 内部回路抜粋
備考 パソコン用の電源付きスピーカユニットでは左右同一(同相信号)の音声が出力する
接点出力
(C.OUT1~6)
ポート数 6
出力端子 C.OUT1~2:ネジ式端子台
C.OUT3~6:付属のコネクタで接続
出力形式 無電圧a接点(極性なし、交流負荷も接続可能。本体内部回路からは絶縁されている)
最大定格 DC45V 800mA(AC30V 550mA rms、周波数は100Hz未満の正弦波)
備考 動作は「放送連動(放送が流れている間、接点が動作)」かワンショット(設定した出力時間、接点が動作)」を選択可能
スイッチ(SW)
1~2秒押下
音声出力と接点出力の動作確認(ネットワークに接続されている必要はありません)
動作確認の内容は設定による
LINK・MOMI LEDが赤の速い点滅になるまで(約5秒)押下
端末再起動
LINK・MOMI LEDが橙の速い点滅になるまで(約30秒)押下
端末が再起動しメンテナンスモードになる
メンテナンスモードを解除する場合は端末を再起動
外部表示 フルカラーLED×2(LINK・MONI)
設定方法 Webブラウザ経由
動作保証温度 0~50℃
動作保証湿度 規定なし(結露なきこと)
電源
ACアダプタ ⁄ PoE
  • ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
消費電力 最大 9.0W
代表値 1.6W
環境対応
欧州RoHS指令準拠
  • ※ 弊社独自の化学分析は行っていませんが、本指令に準拠した部材のみを製品に使用しています。
筐体 上面部 樹脂
底面部 金属
環境対応
248(W)×130(D)×29(H)mm(突起物含まず)
  • ※ 樹脂成形の特性上、外形寸法に-2~0mm程度のばらつきがあります。
本体重量 0.66kg
付属品 ACアダプタ スイッチング電源方式
入力:AC100V~240V(50/60Hz)
出力:DC9V 1A
LANケーブル ストレート結線 長さ3m
接点コネクタ ユーロブロック×4 5.08mm間隔 2極
対応する線の太さ:0.5~3.5SQ
その他
  • ナベタッピングネジ(M4×25mm)×4
  • はじめにお読みください
    (安全上のご注意、取扱説明書ダウンロード案内、保証書)
保証期間 購入後1年間

SG01 コネクタ各部の名称と働き

SG01コネクタ

  1. FG
    接地(アース)端子 ※接続推奨
  2. DC-IN
    電源コネクタ
    付属のACアダプタを接続
  3. C.OUT1~6
    接点出力コネクタ(+、-の区別なし) ※内部回路から絶縁
    C.OUT3~4は付属の接点コネクタを使用
  4. L.OUT
    音声出力コネクタ(LINE音声出力)
    φ3.5ミニピンジャック(3極)を接続
  5. SW
    黄色スイッチ
    動作確認(試験放送)、再起動、メンテナンスモードで使用
    動作確認
    SWを1~2秒押すと、音声出力と接点出力の動作確認が行えます(ネットワークに接続されている必要はありません)。内容は設定によります。
    再起動
    SWをLINK・MOMI LEDが赤の速い点滅になるまで(約5秒)押し続けると、端末が再起動します。起動するまで電源を切るなどの操作は行わないでください。
    メンテナンスモード
    SWをLINK・MOMI LEDが橙の速い点滅になるまで(約30秒)押し続けると、端末が再起動しメンテナンスモードになります(IPアドレスは192.168.1.20/24)。メンテナンスモードを解除する場合は端末を再起動させてください。
  6. PoE LAN
    LANコネクタ
    LANケーブルを接続
    PoE受電対応(DC-INにACアダプタを接続するとPoE受電を停止)
    本コネクタ上部のLEDについて
