LANdeVOICE LINE IN ⁄ OUTモデルを放送機器に繋げて、遠隔でマイクから構内放送が可能です。
構成及び設定内容例

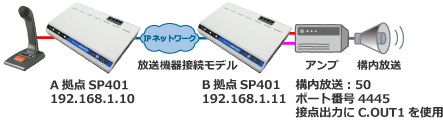

構成例
LANdeVOICEにページングマイク（※1）、アンプを接続し、IPネットワーク網経由で遠隔構内放送が可能です。
A拠点のページングマイクのプレストークボタン（TALKボタン）ONもしくはロックレバーON（推奨）でB拠点へ（※2）発信して（※3）、接点出力にて放送機器を起動し遠隔放送します。放送が終了したらプレストークボタンOFFもしくはロックレバーOFFで切断します。
LANdeVOICEにインストールした放送開始音と放送終了音の再生もできます。
- ※1 使用できるマイクは、機種によってページングマイク以外に、コンデンサマイクやダイナミックマイクが使用可能です。その場合、発信方法等は異なります。
- ※2 A拠点にPBSPを使用する場合は、あらかじめセレクタスイッチを宛先に合わせます。
- ※3 A拠点にKA02を使用する場合は、ページングマイクのプレストークボタン（TALKボタン）ではなく、KA02の操作ボタンで発信・切断をします。
電話番号設定ファイル（phone.ini）
電話番号を設定します。
電話番号設定ファイル（phone.ini）
- A拠点：SP401
- 50 192.168.1.11:4445 ! 構内放送50
- A拠点：PBSP、KA02の場合
- [S01] 192.168.1.11:4445 ! 構内放送 セレクタスイッチ1（PBSP) ⁄ 操作ボタン1（KA02)
システム設定ファイル（syscnfg.ini）
使用するポート番号とコールトーン、ビジートーン等の設定をします。機種によって設定が異なります。
システム設定ファイル（syscnfg.ini）
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル（netcnfg.ini）に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- ※ コールトーンとビジートーンの代わりに再生するWAVファイルのインストールが必要です。
弊社で用意しているWAVファイルを使用する場合は下記からダウンロードいただけます。
LANdeVOICE 放送開始・終了音
- A拠点：SP401の場合
- CCH 4445
INPUT_TYPE 1 ! L.IN ⁄ MICポートをページングマイクで利用する
TALK_SETUP 2 ! ページングマイクのプレストークボタン（TALKボタン）ONで発信、OFFで切断
TALK_OFFTIME 0 ! プレストークボタンOFFから実際の切断まで0秒
TALK_DIAL 50 ! ページングマイクのプレストークボタン発信先番号
LEVEL_MODE 1 ! L.IN ⁄ MICの音量レベルに連動して、LEVEL LED色が変化 - A拠点：PBSPの場合
- CCH 4445
SPPSW MSIG ! ページングマイクのプレストークボタン（TALKボタン）ONで発信、OFFで切断 - A拠点：KA02の場合
- CCH 4445
BTN_MODE SPSETUP NONE NONE NONE NONE NONE NONE NONE ! 操作ボタン1で発信・切断 その他無効 - B拠点：SP401の場合
- CCH 4445
CT_SET 6 1 ! 着信から応答まで6秒間、ct.wavを1回再生
BT_SET 4 1 ! 終話から4秒間、bt.wavを1回再生
LEVEL_MODE 0 ! L.OUTの音量レベルに連動して、LEVEL LED色が変化 - B拠点：PBSP-SIO、PBSP-BLの場合（マイク・スピーカはch.2のためCCHに注意）
- CCH 4444
SPPSW NONE ! 接点入力による発着信を無効
DLYCONN 6 ! マイク・スピーカ：6秒で自動着信
CALLTONE ON ! スピーカ：着信から応答までコールトーンを鳴らす
CTWAV 1 ct.wav ! スピーカ：コールトーンの代わりにct.wavを繰り返し再生
TERMBT ON ! スピーカ：終話から4秒間（固定）、ビジートーンを鳴らす
BTWAV 1 bt.wav ! スピーカ：ビジートーンの代わりにbt.wavを繰り返し再生
OUTCTRL1 1 0 ! 接点出力 待機時開放 着信時ショート
【LdV4シリーズ】 アクション設定ファイル（action.ini）
接点出力動作を設定します。
アクション設定ファイル（action.ini）
- B拠点：SP401
- [COUT1]
OFF "LDVEVN_SP1 IDLE" ! 待機時 C.OUT1開放
ON "LDVEVN_SP1 RINGING" ! 着信時 C.OUT1ショート
基本設定ファイル（netcnfg.ini）
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル（netcnfg.ini）
