LANdeVOICE LINE IN ⁄ OUTモデルを放送機器に繋げて、遠隔で電話から構内放送が可能です。
構成及び設定内容例

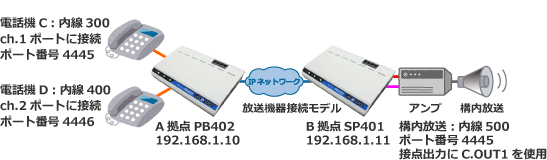

構成例
LANdeVOICEにアナログ電話機、アンプを接続し、IPネットワーク網経由で遠隔構内放送が可能です。
A拠点のアナログ電話機から、B拠点の構内放送の内線番号をダイヤルして、接点出力にて放送機器を起動し遠隔放送します。
LANdeVOICEにインストールした放送開始音と放送終了音の再生もできます。
電話機C・D間の通話も可能です。
電話番号設定ファイル（phone.ini）
電話番号を設定します。
電話番号設定ファイル（phone.ini）
- ※ 接続できるアナログ電話機の数は、機種によって異なります。
- A拠点
- 300 192.168.1.10:4445 ! 内線300 A拠点 電話機C
400 192.168.1.10:4446 ! 内線400 A拠点 電話機D
500 192.168.1.11:4445 ! 内線500 B拠点 構内放送
システム設定ファイル（syscnfg.ini）
使用するポート番号とコールトーン、ビジートーン等の設定をします。機種によって設定が異なります。
システム設定ファイル（syscnfg.ini）
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル（netcnfg.ini）に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- ※ B拠点がPBSP-SIO、PBSP-BLの場合、コールトーンとビジートーンの代わりに再生するWAVファイルのインストールが必要です。
弊社で用意しているWAVファイルを使用する場合は下記からダウンロードいただけます。
LANdeVOICE 放送開始・終了音
- A拠点
- CCH 4445
- B拠点：SP401の場合
- CCH 4445
CT_SET 0 1 ! 着信時にct.wavを1回再生
BT_SET 0 1 ! 終話時にbt.wavを1回再生
LEVEL_MODE 0 ! LEVEL LEDをL.OUTの音量レベルと連動させる - B拠点：PBSP-SIO、PBSP-BLの場合（マイク・スピーカはch.2のためCCHに注意）
- CCH 4444
SPPSW NONE ! 接点入力による発着信を無効
DLYCONN 6 ! マイク・スピーカ：6秒で自動着信
CALLTONE ON ! スピーカ：着信から応答までコールトーンを鳴らす
CTWAV 1 ct.wav ! スピーカ：コールトーンの代わりにct.wavを繰り返し再生
TERMBT ON ! スピーカ：終話から4秒間（固定）、ビジートーンを鳴らす
BTWAV 1 bt.wav ! スピーカ：ビジートーンの代わりにbt.wavを繰り返し再生
OUTCTRL1 1 0 ! 接点出力 待機時開放 着信時ショート
【LdV4シリーズ】 アクション設定ファイル（action.ini）
接点出力動作を設定します。
アクション設定ファイル（action.ini）
- B拠点：SP401
- [COUT1]
OFF "LDVEVN_SP1 IDLE" ! 待機時 C.OUT1開放
ON "LDVEVN_SP1 RINGING" ! 着信時 C.OUT1ショート
基本設定ファイル（netcnfg.ini）
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル（netcnfg.ini）
