VoIP機器 LANdeVOICE




遠隔受付システム(アナログ電話機)

VoIP機器LANdeVOICEを使用して、受付の遠隔対応が可能です。
電気錠を解錠できます。

構成及び設定内容例

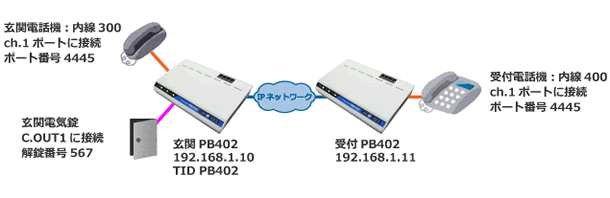

構成例

LANdeVOICE PB402にアナログ電話機と電気錠(操作盤)を接続し、IPネットワーク網を利用して受付の遠隔対応を行います。

玄関電話機の受話器を上げると、受付電話機に発信します。
受付電話機にて通話中に、玄関電気錠の解錠(「∗567#」をダイヤルすることで、玄関PB402の接点出力を1秒間ショート)を行うことが可能です。※

受付電話機から玄関電話機への自動発信も行えます。

  • ※ 通話中の接点出力動作は、LANdeVOICE4シリーズとの通話中のみ可能です。「∗」で入力の開始、「指定番号」、「#」で入力の終了となります。
    通話開始時や通話終了時の接点出力動作は、LANdeVOICE2シリーズとの通話でも可能です。

遠隔受付システム(インターホン)構成例

このページのトップへ

電話番号設定ファイル(phone.ini)

電話番号を設定します。
電話番号設定ファイル(phone.ini)

  • ※ 接続できるアナログ電話機の数は、機種によって異なります。
玄関
400  192.168.1.11:4445    ! 内線400 受付電話機
受付
300  192.168.1.10:4445    ! 内線300 玄関電話機

このページのトップへ

システム設定ファイル(syscnfg.ini)

使用するポート番号、自動発信の設定をします。
システム設定ファイル(syscnfg.ini)
パラメータ検索

  • ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
  • ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
玄関
CCH  4445
AUTODIAL1  400    ! 自動発信 受付電話機
EMSGID  PB402    ! TID
受付
CCH  4445
AUTODIAL1  300    ! 自動発信 玄関電話機

このページのトップへ

【LdV4シリーズ】 アクション設定ファイル(action.ini)

接点出力動作を設定します。
アクション設定ファイル(action.ini)

玄関
[COUT1]
OS  1000  "LDVEVN_PB1 DTMF PB402 567"    ! ch.1通話中 DTMF番号567 C.OUT1ワンショット1秒ショート

このページのトップへ

基本設定ファイル(netcnfg.ini)

LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)

このページのトップへ

対応機種

アナログ電話機接続及び接点出力(玄関側)
アナログ電話機接続
