VoIP機器LANdeVOICEに回転ライトを接続し、発着信やネットワーク切断のお知らせが可能です。
構成及び設定内容例

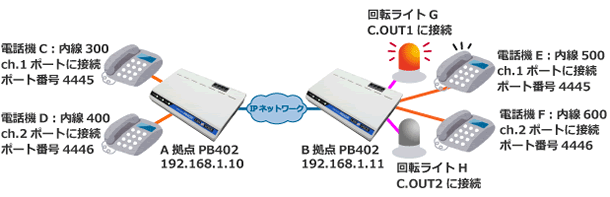

構成例
LANdeVOICE PB402にアナログ電話機と回転ライトを接続し、発着信やネットワーク切断を光でお知らせします。
電話機Eが発着信すると回転ライトGが点灯し、電話機Fが発着信すると回転ライトHが点灯します。
B拠点PB402のネットワークが切断すると、回転ライトGとHが点滅します。
電話番号設定ファイル(phone.ini)
電話番号を設定します。
電話番号設定ファイル(phone.ini)
- ※ 接続できるアナログ電話機の数は、機種によって異なります。
- A・B拠点
- 300 192.168.1.10:4445 ! 内線300 A拠点 電話機C
400 192.168.1.10:4446 ! 内線400 A拠点 電話機D
500 192.168.1.11:4445 ! 内線500 B拠点 電話機E
600 192.168.1.11:4446 ! 内線600 B拠点 電話機F
システム設定ファイル(syscnfg.ini)
使用するポート番号の設定をします。
システム設定ファイル(syscnfg.ini)
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- A・B拠点
- CCH 4445
【LdV4シリーズ】 アクション設定ファイル(action.ini)
接点出力動作を設定します。
アクション設定ファイル(action.ini)
- B拠点
- [COUT1]
ON "LDVEVN_PB1 SETUP" ! ch.1 発信開始時 C.OUT1ショート
ON "LDVEVN_PB1 RINGING" ! ch.1 着信時 C.OUT1ショート
OFF "LDVEVN_PB1 IDLE" ! ch.1オフフック検出時 C.OUT1開放
FB "LDVEVN_NT1 LINKDOWN" ! ネットワーク切断時 C.OUT1速い点滅
OFF "LDVEVN_NT1 LINKUP" ! ネットワーク接続時 C.OUT1開放
[COUT2]
ON "LDVEVN_PB2 SETUP" ! ch.2 発信開始時 C.OUT2ショート
ON "LDVEVN_PB2 RINGING" ! ch.2 着信時 C.OUT2ショート
OFF "LDVEVN_PB2 IDLE" ! ch.2オフフック検出時 C.OUT2開放
FB "LDVEVN_NT1 LINKDOWN" ! ネットワーク切断時 C.OUT2速い点滅
OFF "LDVEVN_NT1 LINKUP" ! ネットワーク接続時 C.OUT2開放
基本設定ファイル(netcnfg.ini)
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)
