VoIP機器 LANdeVOICE

構内放送延長（LINE IN ⁄ OUTモデル）

LANdeVOICE LINE IN ⁄ OUTモデルを放送機器に繋げて、構内放送の延長が可能です。

構成及び設定内容例

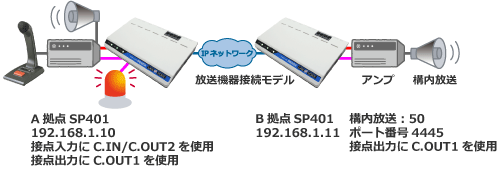

構成例

放送元の放送機器にLANdeVOICEを接続し、IPネットワーク網経由で遠隔地に放送を延長することが可能です。

A拠点の放送機器にLANdeVOICEを接続し、放送機器からの接点出力（LANdeVOICE側は接点入力）にて、B拠点のLANdeVOICEへ（※1）発信します。B拠点のLANdeVOICEは着信により接点出力で放送機器を起動し、放送機器の起動時間分待ってから応答（オフフック）します。A拠点のLANdeVOICEは、B拠点のLANdeVOICEがオフフックしたら接点出力にて回転ライトを点灯させるので（※2）、放送を開始します。

  • ※1 A拠点にPBSP-SIOを使用する場合は、あらかじめセレクタスイッチを宛先に合わせます。
  • ※2 LANdeVOICEが見える場所に設置されている場合は、本体のLEDにて放送開始タイミングがわかります。A拠点にSP401以外を使用する場合は、回転ライトでは放送開始タイミングをお知らせできないので、本体LEDにて確認する形になります。

アナログ電話機　ダイヤル発信構成例

このページのトップへ

電話番号設定ファイル（phone.ini）

電話番号を設定します。
電話番号設定ファイル（phone.ini）

A拠点：SP401
50  192.168.1.11:4445    !  構内放送50
A拠点：PBSP-SIOの場合
[S01]  192.168.1.11:4445    !  構内放送 セレクタスイッチ1

このページのトップへ

システム設定ファイル（syscnfg.ini）

使用するポート番号と接点入出力等の設定をします。機種によって設定が異なります。
システム設定ファイル（syscnfg.ini）

  • ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル（netcnfg.ini）に設定するパラメータとなります。
  • ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
  • ※ コールトーンの代わりに再生する無音WAVファイルのインストールが必要です。下記では、1秒間の無音WAVファイルをインストールした場合の設定になっています。 無音WAVファイルは、8KHz、μ-lawの形式で作成してください。
A拠点：SP401の場合
CCH  4445
INPUT_TYPE  0    ! L.IN ⁄ MICポートをLINE入力で利用する
CIO_SELECT  1    ! C.IN ⁄ OUT2ポートを接点入力で利用する
CIN_SETUP  2    ! 接点入力ONで発信、OFFで切断
CIN_DIAL  50    ! 接点入力発信先番号
LEVEL_MODE  1    ! L.IN ⁄ MICの音量レベルに連動して、LEVEL LED色が変化
A拠点：PBSP-SIOの場合
CCH  4445
SPPSW  MSIG    ! 接点入力ONで発信、OFFで切断
B拠点：SP401の場合
CCH  4445
CT_SET  0  2    ! ct.wav（無音、1秒）を2回再生
BT_SET  0    ! 終話から0秒で待機状態（ビジートーンを再生しない）
LEVEL_MODE  0    ! L.OUTの音量レベルに連動して、LEVEL LED色が変化
B拠点：PBSP-SIO、PBSP-BLの場合（マイク・スピーカはch.2のためCCHに注意）
CCH  4444
SPPSW  NONE    ! 接点入力による発着信を無効
DLYCONN  2    ! マイク・スピーカ：2秒で自動着信
CALLTONE  ON    ! スピーカ：着信から応答までコールトーンを鳴らす
CTWAV  1 ct.wav    ! スピーカ：コールトーンの代わりにct.wav（無音、1秒）を繰り返し再生
TERMBT  OFF    ! スピーカ：終話時ビジートーンを鳴らさない
OUTCTRL1  1  0    ! 接点出力 待機時開放 着信時ショート

このページのトップへ

【LdV4シリーズ】 アクション設定ファイル（action.ini）

接点出力動作を設定します。
アクション設定ファイル（action.ini）

A拠点：SP401
[COUT1]
OFF  "LDVEVN_SP1 IDLE"    ! 待機時 C.OUT1開放
ON  "LDVEVN_SP1 CONNECTED"    !  通話開始時 C.OUT1ショート
B拠点：SP401
[COUT1]
OFF  "LDVEVN_SP1 IDLE"    ! 待機時 C.OUT1開放
ON  "LDVEVN_SP1 RINGING"    !  着信時 C.OUT1ショート

このページのトップへ

基本設定ファイル（netcnfg.ini）

LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル（netcnfg.ini）

このページのトップへ

対応機種

放送機器接続（接点入力発信）
放送機器接続
