VoIP機器LANdeVOICEを使用して、アナログ電話間をIP化することが可能です。
IPネットワークがあれば、拠点間を簡単に内線化でき、業務の効率化が図れます。
構成及び設定内容例

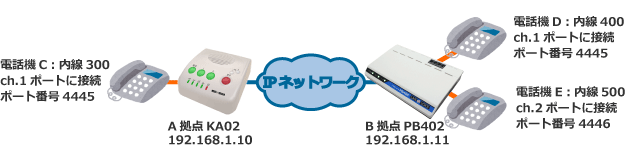

構成例
LANdeVOICE KA02にアナログ電話機を接続し、IPネットワーク網で通話します。
電話機Cの受話器を上げて、KA02の操作ボタンを押すと、設定先(電話機DもしくはE)に発信します。
ダイヤル発信も可能です。
電話番号設定ファイル(phone.ini)
電話番号を設定します。
電話番号設定ファイル(phone.ini)
- ※ 接続できるアナログ電話機の数は、機種によって異なります。
- A拠点
- 300 192.168.1.10:4445 ! 内線300 A拠点 電話機C
400 192.168.1.11:4445 ! 内線400 B拠点 電話機D
500 192.168.1.11:4446 ! 内線500 B拠点 電話機E
[S01] 192.168.1.11:4445 ! ボタン1 B拠点 電話機D
[S02] 192.168.1.11:4446 ! ボタン2 B拠点 電話機E - B拠点
- 300 192.168.1.10:4445 ! 内線300 A拠点 電話機C
400 192.168.1.11:4445 ! 内線400 B拠点 電話機D
500 192.168.1.11:4446 ! 内線500 B拠点 電話機E
システム設定ファイル(syscnfg.ini)
使用するポート番号と、ボタン動作の設定をします。
システム設定ファイル(syscnfg.ini)
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- A拠点
- CCH 4445
BTN_MODE PBDIAL PBDIAL NONE NONE NONE NONE NONE NONE ! ボタン1・2電話機 その他無効 - B拠点
- CCH 4445
基本設定ファイル(netcnfg.ini)
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)
