VoIP機器LANdeVOICEを使用して、アナログ電話間をIP化することが可能です。
IPネットワークがあれば、拠点間を簡単に内線化でき、業務の効率化が図れます。
構成及び設定内容例

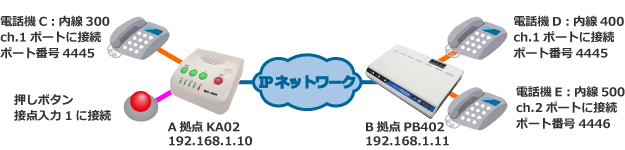

構成例
LANdeVOICE KA02にアナログ電話機を接続し、IPネットワーク網で通話します。
電話機Cの受話器を上げて、接点入力に接続した押しボタンを押すと、設定先(電話機D)に発信します。
ダイヤル発信も可能です。
電話番号設定ファイル(phone.ini)
電話番号を設定します。
電話番号設定ファイル(phone.ini)
- ※ 接続できるアナログ電話機の数は、機種によって異なります。
- A・B拠点
- 300 192.168.1.10:4445 ! 内線300 A拠点 電話機C
400 192.168.1.11:4445 ! 内線400 B拠点 電話機D
500 192.168.1.11:4446 ! 内線500 B拠点 電話機E
システム設定ファイル(syscnfg.ini)
使用するポート番号と、接点入力動作の設定をします。
システム設定ファイル(syscnfg.ini)
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- A拠点
- CCH 4445
BTN_MODE NONE NONE NONE NONE PBDIAL NONE NONE NONE ! 接点入力1電話機 その他無効
BTN_DIAL 5 400 ! 接点入力1は400へ発信 - B拠点
- CCH 4445
基本設定ファイル(netcnfg.ini)
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)
