製品仕様
| 製品名 | LANdeVOICE UCS401 | ||
|---|---|---|---|
| 型番 | LdV4-UCS401 | ||
| シリーズ | LANdeVOICE4シリーズ | ||
| LAN | 接続形態 | RJ-45 10BASE-T ⁄ 100BASE-TX（自動MDI ⁄ MDI-X切替機能あり） | |
| IP取得方法 | 固定IP（DHCPクライアント機能非サポート）
|
||
| 外部表示 | フルカラーLED×3 | ||
| 呼制御プロトコル | LANdeVOICE方式（独自プロトコル：IPv4＋UDP） | ||
| 一斉同報 ⁄ 会議通話機能 | 電話番号登録件数 | 最大400件
|
|
| 同報 ⁄ 会議グループ登録数 | 最大20グループ | ||
| 同時同報 ⁄ 会議グループ数 | 最大2グループ
|
||
| 同時同報数 | 最大40（発信者含まず）かつ2グループ | ||
| 同時会議通話 | 最大10者かつ2グループ | ||
| 開始音・終了音再生機能 | サポート | ||
| 録音機能 | サポート | ||
| 使用可能コーデック | 一斉同報 | G.711、G.723.1、G.729A
|
|
| 会議通話 | G.711 | ||
| 設定方法 | Webブラウザ経由 | ||
| 筐体 | プラスチック筐体 | ||
動作保証温度
|
単独平置 | 0～50℃（標準添付ACアダプタは40℃まで。50℃対応ACアダプタはオプション販売） | |
| 平置段積 | 0～40℃（オプション販売の固定金具キットを使用し、4段重ねた場合の目安） | ||
| 動作保証湿度 | 20～80％（ただし結露なきこと） | ||
| 電源 | ACアダプタ給電 | ||
| 消費電力 | 最大 | 9.0W | |
| 代表値 | 1.7W（待機時）、1.8W（放送時） | ||
| 環境対応 | 欧州RoHS指令準拠
| ||
| 外形寸法 | 199（W）×126（D）×31.5（H）mm （突起物含まず） | ||
| 本体重量 | 約0.30kg | ||
| 付属品 | ACアダプタ | スイッチング電源方式 入力：AC100V～240V （50/60Hz） 出力：DC9V 1A |
|
| LANケーブル | ストレート結線 長さ3m | ||
| その他 | 取扱説明書（本書内に保証書）、シリアルシール | ||
| デフォルトIPアドレス | 192.168.1.24 | ||
| 通信可能なLANdeVOICE | LANdeVOICE2、3、4シリーズ
|
||
| 保証期間 | 購入後1年間 | ||
| 備考 | 端末管理・呼制御サーバであるCCS401とセットで使用します。 | ||

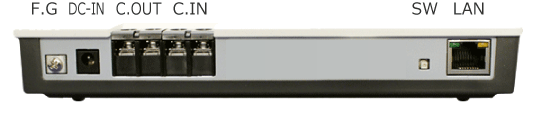

ポート各部の名称と働き
| F.G | 接地（アース）端子です。 |
|---|---|
| DC-IN | 電源ポートです。LANdeVOICEのACアダプタを接続してください。 |
| C.OUT | 接点出力ポートです。将来拡張用です（未サポート） |
| C.IN | 接点入力ポートです。将来拡張用です（未サポート） |
| SW | 初期化用プッシュスイッチです。 |
| LAN | LANポートです。LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。 |
