製品仕様
製品名 | LANdeVOICE SP401-SIP | |
---|---|---|
型番 | LdV4-SP401-SIP | |
シリーズ | LANdeVOICE4シリーズ | |
LAN | 接続形態 | RJ-45 10BASE-T ⁄ 100BASE-TX(MDI結線) |
IP取得方法 | 固定IP ⁄ DHCP ※IPv4のみ | |
PoE | サポート(受電)
|
|
音声出力 (L.OUT) |
ポート数 | 1 |
出力端子 | 3.5φミニジャック(3極、内2極使用) | |
出力レベル | 最大0dBm | |
出力方式 | LINE出力、平衡 ⁄ 不平衡 | |
出力インピーダンス | 600Ω | |
接続機器の 入力インピーダンス (推奨) |
600Ω以上 | |

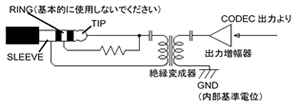

内部回路抜粋 | ||
備考 | パソコン用の電源付きスピーカユニットでは左右同一(同相信号)の音声が出力する | |
音声入力 (L.IN⁄MIC) |
ポート数 | 1 |
入力端子 | 3.5φミニジャック(3極) | |
入力レベル | LINE入力定格:約0dBm相当 | |
入力方式 | 3方式切り替え(LINE入力、コンデンサマイク、ダイナミックマイク)、不平衡(非絶縁) | |

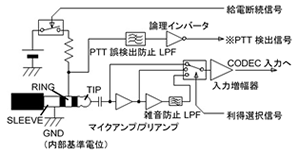

内部回路抜粋 | ||
備考 | 入力アンプのゲイン(増幅)やアッテネータ(減衰) LINE入力:ゲインやアッテネータはない(増幅率0dB) コンデンサマイク:増幅率24dB ダイナミックマイク:増幅率43dB
|
|
接点出力 (C.OUT1) |
ポート数 | 1 |
出力端子 | ネジ式端子台 | |
出力形式 | 無電圧a接点(極性なし、交流負荷も接続可能。本体内部回路からは絶縁されている) |
|
最大定格 | DC45V 800mA(AC30V 550mA rms、周波数は100Hz未満の正弦波) | |
接点入出力 (C.IN/OUT2) |
ポート数 | 1 |
入出力端子 | ネジ式端子台 | |
出力設定時の仕様 ※設定によって入力 ⁄ 出力を切り替え | ||
入力形式 | 無電圧(短絡抵抗500Ω以下でON、同5kΩ以上でOFF) | |
出力形式 | 無電圧a接点(極性なし、交流負荷も接続可能。本体内部回路からは絶縁されていない) |
|
最大定格 | DC45V 800mA(AC30V 550mA rms、周波数は100Hz未満の正弦波) | |
外部表示 | フルカラーLED×3 | |
呼制御プロトコル | SIP | |
音声通信機能 | 圧縮方式 | G.711(μ-LAW) |
エコーキャンセラ | アコースティックエコーキャンセラ | |
無音声圧縮処理 | サポート | |
DTMF中継機能 | サポート | |
設定方法 | Webブラウザ経由 | |
筐体 | プラスチック筐体 | |
動作保証温度 | 単独平置 | 0~50℃ |
単独平置(PoE受電時) | 0~45℃ | |
平置段積 | 0~40℃(オプション販売の固定金具キットを使用し、4段重ねた場合の目安) | |
動作保証湿度 | 規定なし(結露なきこと) | |
電源 | ACアダプタ ⁄ PoE
|
|
消費電力 | 最大 | 9.0W |
代表値 | 2.0W(待機時)、2.1W(通話時) | |
環境対応 | RoHS対応 | 欧州RoHS指令に準拠しています。弊社独自の化学分析は行っていませんが、本指令に準拠した部材のみを製品に使用しています。 |
VCCI適合 | VCCIクラスAに適合しています。 対象SN:2011901以降 |
|
外形寸法 | 199(W)×126(D)×31.5(H) mm (突起物含まず) | |
本体重量 | 約0.36kg | |
付属品 | ACアダプタ | スイッチング電源方式 入力:AC100V~240V (50/60Hz) ※VCCI適合はAC100Vのみ 出力:DC9V 1A |
LANケーブル | ストレート結線 長さ3m | |
その他 | 保証書、シリアルシール | |
デフォルトIPアドレス | 192.168.1.24 | |
使用帯域(1通話あたり) | 約100kbps | |
通信可能なLANdeVOICE | LANdeVOICE2、3、4シリーズのSIP対応モデル | |
保証期間 | 購入後1年間 | |
備考 | 最小構成は1台です。 すべてのSIP環境での動作は保証できませんので、SIPサーバや対向機器との接続検証を必ずおこなってください。 |

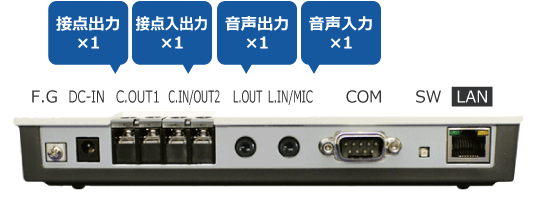

ポート各部の名称と働き
F.G | 接地(アース)端子です。 |
---|---|
DC-IN | 電源ポートです。LANdeVOICEのACアダプタを接続してください。 |
C.OUT1 | 接点出力ポートです。機械制御を行います。放送機器の起動に使用できます。 |
C.IN/OUT2 | 接点入出力ポートです。 設定によって入力 / 出力を切り替えます。入力設定時は信号により発信、出力設定時は機械制御(放送機器起動等)を行います。 |
L.OUT | 音声出力ポートです。放送機器と接続します。 |
L.IN⁄MIC | 音声入力ポートです。音声入力機器やページングマイク・コンデンサマイク・ダイナミックマイクと接続します。 |
COM | メンテナンス用ポートです。通常使用しません。 |
SW | 初期化用プッシュスイッチです。 |
LAN | LANポートです。 LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。 PoE受電が可能です。 |
