| 製品名 |
LANdeVOICE PBSP403-SIP |
| 型番 |
LdV4-PBSP403-SIP |
| シリーズ |
LANdeVOICE4シリーズ |
| 収容回線数 |
3回線
1回線目：TEL回線＝電話ポート（TEL）
2回線目：SP回線＝音声出力（L.OUT）、音声入力（L.IN）、内蔵スピーカ
3回線目：PSTN回線＝公衆回線ポート（PSTN） |
LAN
（LAN1、LAN2） |
ポート数 |
2 |
| 接続形態 |
RJ-45 10BASE-T ⁄ 100BASE-TX
LAN1：MDI
LAN2：MDI-X
|
| IP取得方法
| 固定IP ⁄ DHCP ※IPv4のみ |
| PoE
| LAN1のみサポート（受電）
- ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
|
音声出力
（L.OUT） |
ポート数 |
1 |
| 出力端子 |
3.5φミニジャック（3極） |
| 出力レベル |
最大0dBm |
| 出力方式 |
LINE出力、不平衡（非絶縁） |
| 出力インピーダンス |
600Ω |
接続機器の
入力インピーダンス
（推奨） |
600Ω以上（1kΩ以上推奨） |
| 内部回路抜粋 |
 |
| 備考 |
パソコン用の電源付きスピーカユニットでは左右同一（同相信号）の音声が出力する |
音声入力
（L.IN） |
ポート数 |
1 |
| 入力端子 |
3.5φミニジャック（3極） |
| 入力レベル |
LINE入力定格：約0dBm相当 |
| 入力方式 |
3方式切り替え（LINE入力、コンデンサマイク、ダイナミックマイク）、不平衡（非絶縁） |

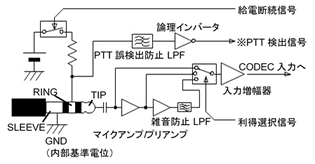

| 内部回路抜粋 |
 |
| 備考 |
入力アンプのゲイン（増幅）やアッテネータ（減衰）
LINE入力：ゲインやアッテネータはない（増幅率0dB）
コンデンサマイク：増幅率24dB
ダイナミックマイク：増幅率43dB
|
| 内蔵スピーカ |
最大出力 |
3.8W |
| 口径 |
70mm |
| 備考 |
音量調整ボタンにより16段階で音量調整可能 |
電話ポート
（TEL） |
ポート数 |
1 |
| 接続形態 |
RJ-11 |
| 選択信号 |
PB ⁄ DP（10pps、20pps） 自動切替 |
| 給電電圧 ⁄ 電流 |
約48V （端子間開放の場合）、約30mA（代表値） |
| 呼出信号 |
16Hz 変形矩形波 （負荷のインピーダンスにより、出力電流・電圧ともに変化する） |
| 極性反転機能 |
サポート |
| FAX通信機能 |
FAXモード専用通信（T.38） |
公衆回線ポート
（PSTN） |
ポート数 |
1 |
| 接続形態 |
RJ-11 |
| 選択信号 |
PB ⁄ DP（10pps、20pps） 設定切替
|
| 呼出信号認識範囲 |
16Hz～20Hz |
| 極性反転機能 |
サポート |
| FAX通信機能 |
FAXモード専用通信（T.38） |
| 端末認証番号 |
AD21-0097001号 |

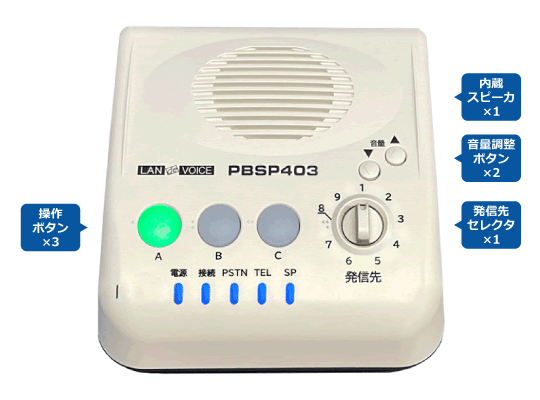

| 操作インターフェース |
操作ボタン
（A、B、C） |
数 |
3 |
| 機能 |
発信、録音再生等（設定切替）
発信で使用する場合、発信先セレクタと組み合わせて最大27箇所の発信先切替が可能 |
| 発信先セレクタ |
数 |
1 |
| 機能 |
発信先切替
操作ボタンと組み合わせて最大27箇所の発信先切替が可能 |
音量調整ボタン
（▲、▼） |
数 |
2 |
| 機能 |
内蔵スピーカの音量を16段階で調整可能
▲：音量が上がる
▼：音量が下がる |
接点出力
（C.OUT1、C.OUT2） |
ポート数 |
2 |
| 出力端子 |
ユーロブロック（付属のコネクタで接続）
5.08mm間隔、2極、対応する線材の太さ：0.5～3.5SQ |
| 出力形式 |
無電圧a接点（極性なし、交流負荷も接続可能。本体内部回路からは絶縁されている）
|
| 最大定格 |
DC45V 800mA（AC30V 550mA rms、周波数は100Hz未満の正弦波） |
接点入力
（C.IN1、C.IN2）
|
ポート数 |
2 |
| 入力端子 |
ユーロブロック（付属のコネクタで接続）
5.08mm間隔、2極、対応する線材の太さ：0.5～3.5SQ |
| 入力形式 |
無電圧（短絡抵抗500Ω以下でON、同5kΩ以上でOFF）
|
| 外部表示 |
フルカラーLED×5、単色LED×3（操作ボタン） |
| 呼制御プロトコル |
SIP |
| 音声通信機能 |
圧縮方式 |
G.711（μ-LAW）、G.729A |
| エコーキャンセラ |
SP回線：アコースティックエコーキャンセラ
TEL回線、PSTN回線：G.168準拠（64mSec） |
| 無音声圧縮処理 |
サポート |
| DTMF中継機能 |
サポート |
| 設定方法 |
Webブラウザ経由 |
| 筐体 |
プラスチック筐体 |
| 動作保証温度 |
ACアダプタ給電時 |
0～40℃ |
| PoE給電時 |
0～38℃ |
内蔵スピーカから
最大音量で
出力し続けた場合 |
0～36℃ |
| 動作保証湿度 |
規定なし（結露なきこと） |
| 電源 |
ACアダプタ ⁄ PoE
- ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
|
| 消費電力 |
最大 |
9.0W |
| 代表値 |
3.5W（待機時）、6.3W（2回線同時通話時） |
| 環境対応 |
欧州RoHS指令準拠
- ※ 弊社独自の化学分析は行っていませんが、本指令に準拠した部材のみを製品に使用しています。
|
| 外形寸法 |
170(W)×180(D)×75(H) mm （突起物含まず） |
| 本体重量 |
約0.65kg |
| 付属品 |
ACアダプタ |
スイッチング電源方式
入力：AC100V～240V （50/60Hz）
出力：DC9V 1A |
| LANケーブル |
ストレート結線 長さ3m |
| 接点コネクタ |
ユーロブロック 5.08mm間隔 2極
対応する線の太さ：0.5～3.5SQ |
| その他 |
保証書、シリアルシール |
| デフォルトIPアドレス |
192.168.1.24 |
| 使用帯域（1通話あたり） |
約31kbps（G.729A設定時）～約100kbps（G.711設定時） |
| 通信可能なLANdeVOICE |
LANdeVOICE2、3、4シリーズのSIP対応モデル |
| 保証期間 |
購入後1年間 |
| 備考 |
最小構成は1台です。
すべてのSIP環境での動作は保証できませんので、SIPサーバや対向機器との接続検証を必ずおこなってください。 |
