本体仕様
| 製品名 | PBSP |
| 型名 | LdV2-PBSP-SSO |
| 定価 | オープンプライス |
| 特長 | スピーカ・マイクコネクタ装備 |
| インターフェイス | ・TELポート(RJ-11)×1 ・MIC×1（3.5φミニジャック(3極)） ・LINE in×1（3.5φミニジャック(3極)） ・LINE out×1（3.5φミニジャック(3極)） ・PAGING MIC×1（5P ロック付丸型コネクタ） スピーカー・マイク等の詳細はこちら |
| 収容回線数 | 2 ※1回線目：TEL 2回線目：MIC、LINE IN、LINE OUT、PAGING MIC |
| 接続可能機器 | ・アナログ電話機 ・G3FAX（G.711使用時のみ対応） ・マイク ・スピーカ ・音響機器(ミキサー等） |
| 選択信号 | PB信号 DP信号(10pps、20pps)（出荷時はPB信号） |
| 給電電圧(48V 28mA) | ○ |
| 電源 | ACアダプタ給電（スイッチング電源方式) 入力：AC100V〜240V （50/60Hz） 出力：DC9V 0.9A(最大9W) ※正弦波以外の入力時には正常に動作しない場合があります。 UPS（無停電電源装置）をご使用される場合はご注意ください。 お客様にて予め動作をご確認ください。 |
| 外形寸法 | 102(W)×159(D)×50(H) mm (突起物含まず) |
| 本体重量 | 約600g |
| LAN I/F | |
|---|---|
| 接続形態 | RJ-45 10BASE-T |
| 呼制御プロトコル | 独自プロトコル（IP+UDP） |
| 使用UDPポート番号 | 呼制御ポート（UDP） CH1：4445（出荷時設定値。変更可） CH2：4446（出荷時設定値。変更可） 音声ポート（UDP） 4447〜4450（出荷時設定値。変更可） |
| 通信方式 | 半二重（half duplex） |
| DHCPクライアント機能 | サポート |
| 音声伝達 | |
| 圧縮方式 | G.711 64Kbps圧縮 (出荷時設定) G.726 16Kbps圧縮 G.726 32Kbps圧縮 G.729A 8Kbps圧縮 G.723.1 6.3kbps圧縮 |
| 使用帯域 | 約78Kbps （LAN上 G.711/BLOCK値30選択時） |
| DTMF中継機能 | サポート |
| 無音圧縮 | ON/OFF 設定可能 |
| エコーキャンセラ | G.168準拠（25ms） |
| 動作環境 | |
| 動作保証温度 | 0度〜40度 |
| 動作保証湿度 | 20％〜80％ ただし結露無き事 |
| 付属品 | |
| ACアダプタ | スイッチング電源方式 AC100V〜240V （50/60Hz） |
| シリアルケーブル | RS-232C準拠 Dsub9Pメス-メス クロス1m |
| LANケーブル | 10BASE-T ストレート3m |
| その他 | 取扱説明書、保証書、シリアルシール（保証書用） |
■スピーカ・マイク仕様
| MIC コネクタ | |
|---|---|
| 入力端子 | 3.5φミニジャック（3極） |
| 入力方式 | コンデンサマイク方式 |
| 端子部アサイン |   |
| L.IN （LINE IN） コネクタ | |
| 入力端子 | 3.5φミニジャック（3極） |
| 入力レベル | 最大0dBm（600Ω換算時） 0.775V RMS） |
| 入力方式 | LINE入力、平衡 |

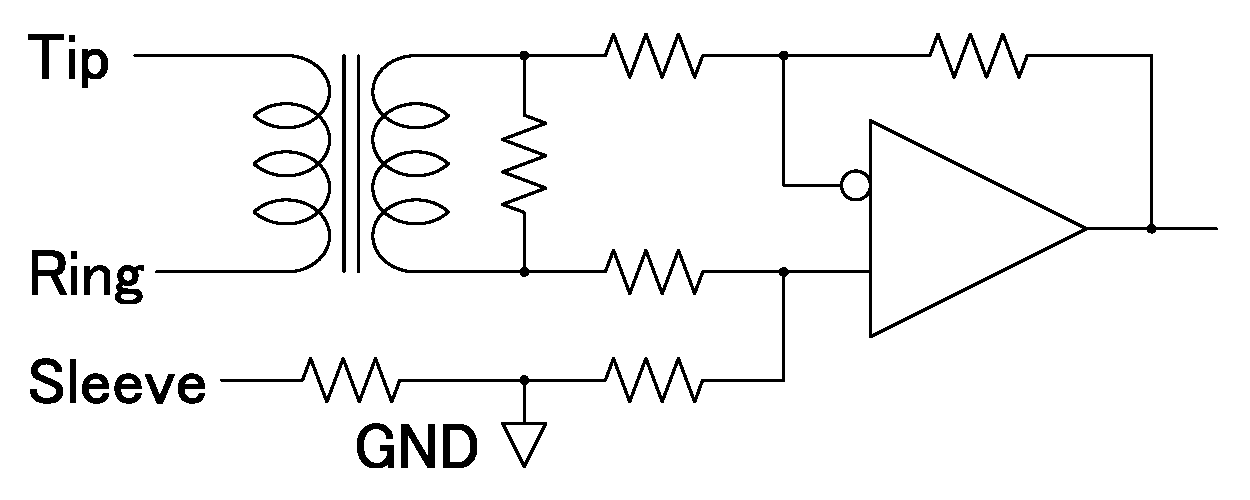

| 入力インピーダンス | 600Ω、トランスによるアイソレーション入力 |

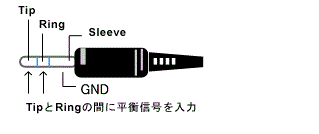

| 端子部アサイン |  （接続機器が不平衡の場合、Ringに接続機器の基準電圧(GND)、Tipに音声を入力してください）  |
| 備考 | 入力アンプにゲイン（アッテネータ）はない（増幅率0dB） |
| L.OUT （LINE OUT） コネクタ | |
| 出力端子 | 3.5φミニジャック（3極） |
| 出力レベル | 最大0dBs （0.775V RMS） |
| 出力方式 | LINE出力、不平衡 |
| 接続機器の入力インピーダンス(推奨) | 1kΩ以上 |

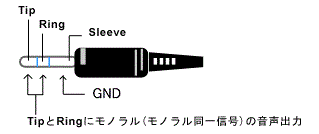

| 端子部アサイン |  |
| 備考 | パソコン用の電源付スピーカーユニットでは、左右同一（同相信号）の音声が出力する |
| PAGING MIC コネクタ | |
| 入力端子 | 5P ロック付丸型コネクタ |
| 推奨マイク | TOA社製 PM-660U（コネクタ加工が必要。弊社オプション品） |
