仕様（スペック）
| 製品名 | KA02 |
| 型名 | LdV2-KA02 |
| 定価 | オープンプライス |
| 特長 | 大型ボタン・接点入出力・拡張コネクタ装備 |
| インターフェイス | ・LANコネクタ(RJ-45)×2 ・TELポート：外付け電話機 (RJ-11)×1 ・LINEポート：アナログ公衆網 (RJ-11)×1 ・ライン入力×1(3.5φミニジャック） ・ライン出力×1(3.5φミニジャック） ・外部スピーカー出力×1(端子台） ・接点入力×4(端子台) ・接点出力×2(端子台) |
| 収容回線数 | 2 ※1回線目：TEL・LINE 2回線目：L.OUT、L.IN、C.OUT、C.IN、SPK、外部スピーカー、照光ボタン |
| 接続可能機器 | アナログ公衆網 アナログ電話機 マイク・スピーカ 接点入力のある機器 ※ 接点出力のある機器 ※ ※接続機器につきましては、あらかじめ動作確認が必要です ※接続機器によって、別途電源等が必要になる場合があります |
| 選択信号 | PB信号 DP信号(10pps、20pps)（自動検出モード付き） |
| 給電電圧(48V 28mA) | ○ |
| 電源 | ACアダプタ給電（スイッチング電源方式) 入力：AC100V〜240V （50/60Hz） 出力：DC9V 0.9A(最大9W) ※正弦波以外の入力時には正常に動作しない場合があります。UPS（無停電電源装置）をご使用される場合はご注意ください。お客様にて予め動作をご確認ください。 |
| 外形寸法 | 170(W)×180(D)×75(H) mm (突起物含まず) |
| 本体重量 | 約650g |
| LAN I/F | |
|---|---|
| 接続形態 | RJ-45 10BASE-T/100BASE-TX 自動MDI/MDI-X切替機能あり |
| 呼制御プロトコル | 独自プロトコル（IP+UDP） |
| 使用UDPポート番号 | 呼制御ポート（UDP） CH1：4445（出荷時設定値。変更可） CH2：4446（出荷時設定値。変更可） 音声ポート（UDP） 4447〜4450（出荷時設定値。変更可） |
| 通信方式 | オートネゴシエーション（automatic negotiation） |
| DHCPクライアント機能 | サポート |
| 音声伝達 | |
| 圧縮方式 | G.711 64Kbps圧縮 (出荷時設定) |
| 使用帯域 | 約78Kbps （LAN上 G.711/BLOCK値30選択時） |
| DTMF中継機能 | サポート |
| 無音圧縮 | ON/OFF 設定可能 |
| エコーキャンセラ | G.168準拠（25ms） |
| 動作環境 | |
| 動作保証温度 | 0度〜40度 |
| 動作保証湿度 | 20％〜80％ ただし結露無き事 |
| 付属品 | |
| ACアダプタ | スイッチング電源方式 AC100V〜240V （50/60Hz） |
| シリアルケーブル | RS-232C準拠 Dsub9Pメス-メス クロス1m |
| LANケーブル | 10BASE-T CAT5 ストレート3m |
| その他 | 取扱説明書、保証書(取扱説明書内）、 シリアルシール（保証書用）、安全上のご注意 |
■操作インターフェース
| 操作インターフェース | |
|---|---|
| 内蔵スピーカー | 最大5W 口径70mm 8kHz、16kHz、32kHz対応 |
| 大型ボタン | LED照光タイプ （ボタン数：4） |
| 音声調整ボタン | 大、小ボタンにて、内蔵スピーカー、スピーカー出力を調整可能 「大」→音声が大きくなります 「小」→音声が小さくなります ※ライン出力は調整不可能 |
■スピーカ・マイク仕様
| マイク コネクタ | |
|---|---|
| 入力端子 | 3.5φミニジャック（3極） |
| 入力方式 | コンデンサマイク方式 |

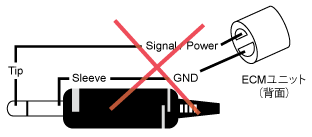

| 端子部アサイン |  ※RINGがGNDに接地されていないコンデンサマイクを使用してください  ※RINGが無いか、GNDに接地されているコンデンサマイクは使用できません |
| 備考 | コンデンサマイクへの直流電源はKA02から供給します。 内蔵プリアンプ+20dB |
■ライン出力 仕様
| ライン出力 コネクタ | |
|---|---|
| 出力端子 | 3.5φミニジャック（3極） |
| 出力レベル | 最大0dBs （0.775V RMS） |
| 出力方式 | LINE出力、不平衡 |
| 接続機器の入力インピーダンス(推奨) | 1kΩ以上 |

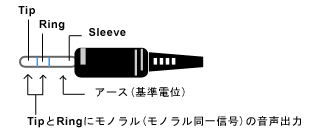

| 端子部アサイン |  |
| 備考 | パソコン用の電源付スピーカーユニットでは、左右同一（同相信号）の音声が出力する |
■接点 仕様
| 出力 1・2 | |
|---|---|
| 動作について | C.OUT1：マルチキャスト一斉放送受信時（優先度1〜10）を受信したときのみ、動作します C.OUT2：通話時、マルチキャスト放送受信時（優先度に関係なく）に動作します ※接点出力の詳細な動作については、取扱説明書を参照してください。 |
| 出力端子 | スクリューレス端子 （挿入可能線材：導入部最大直径 0.65mm) |
| 出力方式 | NPN形トランジスタ・オープンコレクター出力 （本製品側への電流吸い込み） |
| 備考 | 端子当りの最大吸い込み電流 650mA(短時間・数分以内）、500mA（常時） 端子への印加可能電圧範囲は0V〜+30Vの範囲です 本製品から外部への最大給電電圧可能電流は、両方の端子の合計で100mA迄です それ以上は、自己復帰型の電流遮断機が作動し、出力を止めます |
| 入力 1・2・3・4 | |
|---|---|
| 入力端子 | スクリューレス端子 （挿入可能線材：導入部最大直径 0.65mm) |
| 入力方式 | 機械的接点 もしくは0V〜+5Vの範囲でTTL類似レベル入力を想定 |
| 備考 | 入力端子と本製品接地端子間の電気的な短絡、もしくは入力端子からの電流の吐き出しを、本製品側が検出します ＜接地と入力端子間の短絡抵抗値＞ ・10kΩ以下で短絡 ※概算値 ・100ｋΩで解放 ※概算値 ＜電圧入力＞ ・3.5V以下で「L」レベル（短絡） ※概算値 ・4V以上で「H」レベル（解放） ※概算値 |
| SPK + - | |
|---|---|
| 出力端子 | スクリューレス端子 （挿入可能線材：導入部最大直径 0.65mm) |
| 出力レベル | 最大0.5W (負荷インピーダンス8Ωの場合） ※0.5Wは想定最大出力の値となりますので、使用方法や 条件により0.5W以上の出力が出る可能性もありますので ご注意ください。 |
| 出力方式 | 平衡出力 （BTL出力） |
| 接続機器の入力インピーダンス(推奨) | 8Ω以上 |
| 備考 | 8Ω未満のインピーダンスの機器を接続しないでください 「+」・「-」いずれの端子とも、本製品の他のいかなる端子等にも絶対に接続しないでください。（故障する可能性があります） |
■認定関連
| 認定関連 | |
|---|---|
| JATE | 認定番号 AD05-0385001 |
| VCCI | クラスB |
※機能・仕様については予告なく変更される場合があります。
※随時、ご提供できる情報がまとまり次第、更新いたします。
