製品仕様
| 製品名 | LANdeVOICE DA401-SIP | |
|---|---|---|
| 型番 | LdV4-DA401-SIP | |
| シリーズ | LANdeVOICE4シリーズ | |
| LAN | 接続形態 | RJ-45 10BASE-T ⁄ 100BASE-TX（自動MDI ⁄ MDI-X切替機能なし） |
| IP取得方法 | 固定IP ⁄ DHCP ※IPv4のみ | |
| PoE | サポート（受電）
|
|
| ドアホン接続ポート （Doorphone） |
ポート数 | 1 |
| 接続方法 | 付属のコネクタで2線式インターホン子機1台を接続 | |
| 給電 | ドアホンへ電源供給 | |
| 接点出力 （C.OUT1） |
ポート数 | 1 |
| 出力端子 | ネジ式端子台 | |
| 出力形式 | 無電圧a接点（極性なし、交流負荷も接続可能。本体内部回路からは絶縁されている） |
|
| 最大定格 | DC45V 800mA（AC30V 550mA rms、周波数は100Hz未満の正弦波） | |
| 接点入出力 （C.IN/OUT2） |
ポート数 | 1 |
| 出力設定時の仕様 ※設定によって入力 ⁄ 出力を切り替え | ||
| 入力形式 | 無電圧（短絡抵抗500Ω以下でON、同5kΩ以上でOFF） | |
| 出力形式 | 無電圧a接点（極性なし、交流負荷も接続可能。本体内部回路からは絶縁されていない） |
|
| 最大定格 | DC45V 800mA（AC30V 550mA rms、周波数は100Hz未満の正弦波） | |
| 外部表示 | フルカラーLED×3 | |
| 呼制御プロトコル | SIP | |
| 音声通信機能 | 圧縮方式 | G.711（μ-LAW） |
| エコーキャンセラ | アコースティックエコーキャンセラ | |
| 無音声圧縮処理 | サポート | |
| DTMF中継機能 | サポート | |
| 設定方法 | Webブラウザ経由 | |
| 筐体 | プラスチック筐体 | |
| 動作保証温度 | 単独平置（通常） | 0～50℃ |
| 単独平置（PoE受電時） | 0～45℃ | |
| 平置段積 | 0～40℃（オプション販売の固定金具キットを使用し、4段重ねた場合の目安） | |
| 動作保証湿度 | 規定なし（結露なきこと） | |
| 電源 | ACアダプタ ⁄ PoE
|
|
| 消費電力 | 最大 | 9.0W |
| 代表値 | 2.8 W（待機時）、3.0W（通話時） | |
| 環境対応 | 欧州RoHS指令準拠
|
|
| 外形寸法 | 199(W)×126(D)×31.5(H) mm （突起物含まず） | |
| 本体重量 | 約0.37kg | |
| 付属品 | ACアダプタ | スイッチング電源方式 入力：AC100V～240V （50/60Hz） 出力：DC9V 1A |
| LANケーブル | ストレート結線 長さ3m | |
| ドアホンコネクタ | ユーロブロック 5.08mm間隔 2極 対応する線の太さ：0.5～3.5SQ
|
|
| その他 | 保証書、シリアルシール | |
| デフォルトIPアドレス | 192.168.1.24 | |
| 使用帯域（1通話あたり） | 約100kbps | |
| 通信可能なLANdeVOICE | LANdeVOICE2、3、4シリーズのSIP対応モデル | |
| 保証期間 | 購入後1年間 | |
| 備考 | 最小構成は1台です。 すべてのSIP環境での動作は保証できませんので、SIPサーバや対向機器との接続検証を必ずおこなってください。 |
|

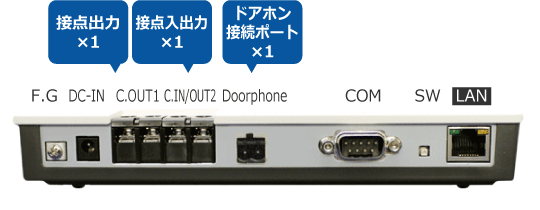

ポート各部の名称と働き
| F.G | 接地（アース）端子です。 |
|---|---|
| DC-IN | 電源ポートです。LANdeVOICEのACアダプタを接続します。 ACアダプタ接続時はLANポートからのPoE受電を停止します。 |
| C.OUT1 | 接点出力ポートです。機械制御を行います。 |
| C.IN/OUT2 | 接点入出力ポートです。 設定によって入力 / 出力を切り替えます。入力設定時は信号により発信、出力設定時は機械制御を行います。 |
| Doorphone | ドアホン接続ポートです。付属のコネクタで2線式ドアホン子機1台を接続します。 |
| COM | メンテナンス用ポートです。通常使用しません。 |
| SW | 初期化用プッシュスイッチです。 |
| LAN | LANポートです。 LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。 PoE受電が可能です。 |
