製品仕様

ポート各部の名称と働き

製品名 LANdeVOICE CCS401
型番 LdV4-CCS401
シリーズ LANdeVOICE4シリーズ
LAN 接続形態 RJ-45 10BASE-T ⁄ 100BASE-TX(自動MDI ⁄ MDI-X切替機能あり)
IP取得方法 固定IP(DHCPクライアント機能非サポート)
  • ※ IPv4のみ
外部表示 フルカラーLED×3
呼制御プロトコル LANdeVOICE方式(独自プロトコル:IPv4+UDP)
端末管理システム 電話番号登録件数 最大400件
最大同時通話数 最大200通話
設定方法 Webブラウザ経由
筐体 プラスチック筐体
動作保証温度
  • ※ 端末本体のみ
単独平置 0~50℃(標準添付ACアダプタは40℃まで。50℃対応ACアダプタはオプション販売
平置段積 0~40℃(オプション販売の固定金具キットを使用し、4段重ねた場合の目安)
動作保証湿度 20~80%(ただし結露なきこと)
電源 ACアダプタ給電
消費電力 最大 9.0W
代表値 1.7W(待機時)、1.8W(呼制御時)
環境対応 欧州RoHS指令準拠
  • ※ 弊社独自の化学分析は行っていませんが、本指令に準拠した部材のみを製品に使用しています
外形寸法 199(W)×126(D)×31.5(H)mm (突起物含まず)
本体重量 約0.30kg
付属品 ACアダプタ スイッチング電源方式
入力:AC100V~240V (50/60Hz)
出力:DC9V 1A
LANケーブル ストレート結線 長さ3m
その他 取扱説明書(本書内に保証書)、シリアルシール
デフォルトIPアドレス 192.168.1.24
通信可能なLANdeVOICE LANdeVOICE2、3、4シリーズ
  • ※ SIP対応モデルを除きます
  • ※ LANdeVOICE1シリーズはサポートを終了しており、4シリーズとの互換性はありません
保証期間 購入後1年間

このページのトップへ

ポート各部の名称と働き

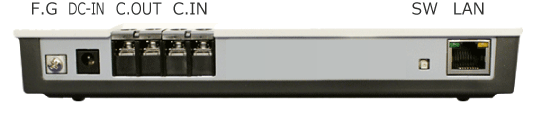

CCS401ポート

F.G 接地(アース)端子です。
DC-IN 電源ポートです。LANdeVOICEのACアダプタを接続してください。
C.OUT 接点出力ポートです。将来拡張用です(未サポート)
C.IN 接点入力ポートです。将来拡張用です(未サポート)
SW 初期化用プッシュスイッチです。
LAN LANポートです。LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。
