仕様（スペック）
| 製品名 | PBSP-SIO |
| 型名 | LdV2-PBSP-SIO |
| 定価 | オープンプライス |
| 特長 | スピーカ・マイクコネクタ・接点入出力装備 |
| インターフェイス | ・TELポート(RJ-11)×1 ・MIC×1（3.5φミニジャック(3極)） ・LINE in×1（3.5φミニジャック(3極)） ・LINE out×1（3.5φミニジャック(3極)） スピーカー・マイク等詳細 ・I/O接点用コネクタ×1（5P ロック付丸型コネクタ） I/O接点用コネクタ詳細 |
| 収容回線数 | 2 ※1回線目：TEL 2回線目：MIC、LINE IN、LINE OUT、I/O接点用コネクタ |
| 接続可能機器 | ・アナログ電話機 ・G3FAX（G.711使用時のみ対応） ※G3FAXによる通信は「みなし音声」として扱っております。FAXの機種のよってはご利用頂けない場合があり、全ての動作を保証するものではありません。 ・マイク ・スピーカー ・音響機器(ミキサー等） |
| 接点入出力 | マイク・スピーカ（2回線目）発着信時にのみ連動 |
| 選択信号 | PB信号 DP信号(10pps、20pps)（出荷時はPB信号）切替にて全対応可能 |
| 給電電圧(48V 28mA) | ○ |
| 電源 | ACアダプタ給電（スイッチング電源方式) 入力：AC100V〜240V （50/60Hz） 出力：DC9V 0.9A(最大9W) ※正弦波以外の入力時には正常に動作しない場合があります。UPS（無停電電源装置）をご使用される場合はご注意ください。お客様にて予め動作をご確認ください。 |
| 外形寸法 | 102(W)×159(D)×50(H) mm (突起物含まず) |
| 本体重量 | 約600g |
| LAN I/F | |
|---|---|
| 接続形態 | RJ-45 10BASE-T |
| 呼制御プロトコル | 独自プロトコル（IP+UDP） |
| 使用UDPポート番号 | 呼制御ポート（UDP） CH1：4445（出荷時設定値。任意変更可） CH2：4446（出荷時設定値） 音声ポート（UDP） 4447〜4450（出荷時設定値） ※呼制御ポートCH1は任意に設定できますが、CH2と音声ポートはCH1のポート番号の設定を基に自動的に割り振られます。(CH2：CH1ポート+1、音声ポート：CH1ポート+2〜+5まで使用） 例）CH1：4450、CH2：4451、音声ポート：4452〜4455 |
| 通信方式 | 半二重（half duplex） |
| DHCPクライアント機能 | サポート |
| 音声伝達 | |
| 圧縮方式 | G.711 64Kbps圧縮 (出荷時設定) G.726 16Kbps圧縮 G.726 32Kbps圧縮 G.729A 8Kbps圧縮 G.723.1 6.3kbps圧縮 |
| 使用帯域 | 約78Kbps （LAN上 G.711/BLOCK値30選択時） |
| DTMF中継機能 | サポート |
| 無音圧縮 | ON/OFF 設定可能 |
| エコーキャンセラ | G.168準拠（25ms） |
| 動作環境 | |
| 動作保証温度 | 0度〜40度 |
| 動作保証湿度 | 20％〜80％ ただし結露無き事 |
| 付属品 | |
| ACアダプタ | スイッチング電源方式 AC100V〜240V （50/60Hz） |
| シリアルケーブル | RS-232C準拠 Dsub9Pメス-メス クロス1m |
| LANケーブル | 10BASE-T ストレート3m |
| I/O接点用添付ケーブル | 5ピンプラグ 5芯 長さ 1.5m程度（片側先バラ3mm半田上げ） |
| その他 | 取扱説明書、保証書、シリアルシール（保証書用）、IO接点ケーブル |
■スピーカー・マイク仕様
| MIC コネクタ | |
|---|---|
| 入力端子 | 3.5φミニジャック（3極） |
| 入力方式 | コンデンサマイク方式 |

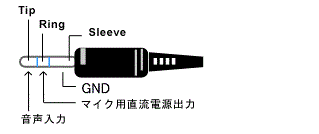

| 端子部アサイン |   |
| L.IN （LINE IN） コネクタ | |
| 入力端子 | 3.5φミニジャック（3極） |
| 入力レベル | 最大0dBm（600Ω換算時） 0.775V RMS） |
| 入力方式 | LINE入力、平衡 |

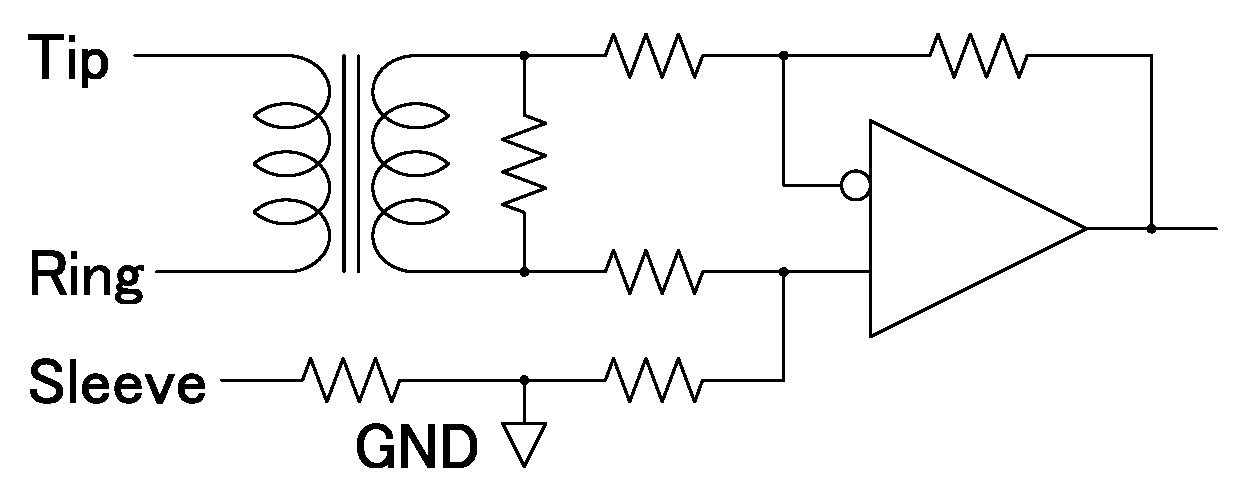

| 入力インピーダンス | 600Ω、トランスによるアイソレーション入力 |

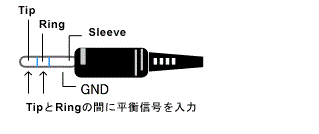

| 端子部アサイン |  （接続機器が不平衡の場合、Ringに接続機器の基準電圧(GND)、Tipに音声を入力してください）  |
| 備考 | 入力アンプにゲイン（アッテネータ）はない（増幅率0dB） |
| L.OUT （LINE OUT） コネクタ | |
| 出力端子 | 3.5φミニジャック（3極） |
| 出力レベル | 最大0dBs （0.775V RMS） |
| 出力方式 | LINE出力、不平衡 |
| 接続機器の入力インピーダンス(推奨) | 1kΩ以上 |

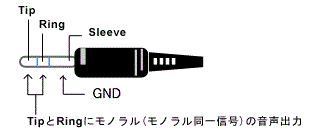

| 端子部アサイン |  |
| 備考 | パソコン用の電源付スピーカーユニットでは、左右同一（同相信号）の音声が出力する |
■I/O接点用ケーブル仕様
| I/O接点用コネクタ | |
|---|---|
| 入力端子 | 5P ロック付丸型コネクタ |
| 定格制御容量 | 1A 30V(抵抗負荷） |
| 接点最大許容電流 | 1A |
| 接点最大許容電圧 | 110V |
| 最小適応負荷 | 10μA 10mV DC(接点材質AGにAuクラッド） |
| 機械的寿命 | 5000万回（開閉頻度 180回/分） |
| 電気的寿命 | 20万回以上（1V 30V DC抵抗負荷にて開閉頻度20回/分) |
| 備考 | ※入力信号注意事項 内部は、1KΩプルアップ抵抗付3.3V COMS入力です。無電圧接点でのご利用を前提としております。 TTレベルでの信号を入力する場合にはオーバーシュート、アンダーシュート時にマイナス及び5V以上の電圧を与えないようにして下さい |

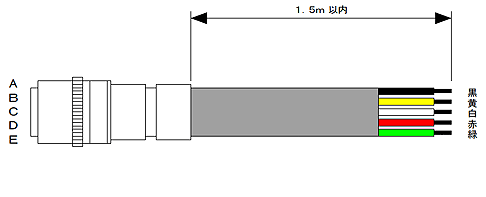

I/O接点用ケーブルについて
本品にはI/O接点ケーブルが付属されております。詳細は以下の通りです。
I/O接点用ケーブルのピンについて
| ピンNo. | 入出力 | 内容 | 線色 |
|---|---|---|---|
| A | 入力用GND | 黒 | |
| B | 入力 | 入力信号 | 黄 |
| C | 出力 | RELAYコモンピン | 白 |
| D | 出力 | RELAYブレーク接点信号 (IDLEでSHORT、着信でOPEN) |
赤 |
| E | 出力 | RELAYメーク接点信号 (IDLEでOPEN、着信でSHORT) |
緑 |
※接続ケーブルは部品調達の都合上、6芯以上のものを使用し製造している場合があります。
この場合、5芯のみ使用して残りの芯は無接続となります。
この場合、5芯のみ使用して残りの芯は無接続となります。
