SIP対応のLANdeVOICEを使用して、アナログ電話機・SIP電話機・SIPソフトフォン間をSIP化することが可能です。
構成及び設定内容例

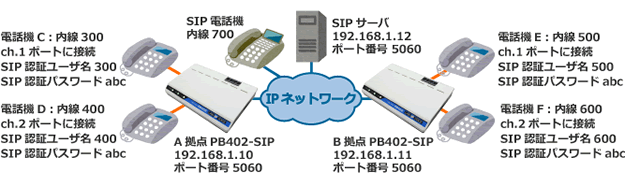

構成例
SIP対応のLANdeVOICEにアナログ電話機を接続し、SIPサーバを経由して通話します。
アナログ電話機のダイヤルで、呼び出したい電話機の内線番号をダイヤルして発信します。
電話番号設定ファイル(phone.ini)
電話番号を設定します。
電話番号設定ファイル(phone.ini)
- A・B拠点
- ??? SERVER ! 内線番号3桁の入力でSIPサーバへ発信
システム設定ファイル(syscnfg.ini)
使用するポート番号を設定します。
システム設定ファイル(syscnfg.ini)
- ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
- ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
- ※ 接続できるアナログ電話機の数は、機種によって異なります。
- A拠点:PB402-SIPの場合
- CCH 5060
PHONE1 300 ! SIPサーバに通知するch.1の電話番号
PHONE2 400 ! SIPサーバに通知するch.2の電話番号
AUTH_NAME1 300 ! ch.1のSIP認証ユーザ名
AUTH_NAME2 400 ! ch.2のSIP認証ユーザ名
AUTH_PASS1 abc ! ch.1のSIP認証パスワード
AUTH_PASS2 abc ! ch.2のSIP認証パスワード
PROXY1 192.168.1.12 ! SIPメッセージを送信するプロキシサーバのIPアドレス
PROXY1_PORT 5060 ! SIPメッセージを送信するプロキシサーバのポート番号
REGISTER1 192.168.1.12 ! REGISTERリクエストを送信するレジストラサーバのIPアドレス
REGISTER1_PORT 5060 ! REGISTERリクエストを送信するレジストラサーバのポート番号 - A拠点:PBSP-SIP、PBSP-SIO-SIPの場合(接続できるアナログ電話機は1台)
- CCH 5060
PHONE1 300 ! SIPサーバに通知するアナログ電話機の電話番号
AUTH_NAME1 300 ! アナログ電話機のSIP認証ユーザ名
AUTH_PASS1 abc ! アナログ電話機のSIP認証パスワード
PROXY1 192.168.1.12:5060 ! SIPメッセージを送信するプロキシサーバのIPアドレス:ポート番号
REGISTER1 192.168.1.12:5060 ! REGISTERリクエストを送信するレジストラサーバのIPアドレス:ポート番号 - B拠点:PB402-SIPの場合
- CCH 5060
PHONE1 500 ! SIPサーバに通知するch.1の電話番号
PHONE2 600 ! SIPサーバに通知するch.2の電話番号
AUTH_NAME1 500 ! ch.1のSIP認証ユーザ名
AUTH_NAME2 600 ! ch.2のSIP認証ユーザ名
AUTH_PASS1 abc ! ch.1のSIP認証パスワード
AUTH_PASS2 abc ! ch.2のSIP認証パスワード
PROXY1 192.168.1.12 ! SIPメッセージを送信するプロキシサーバのIPアドレス
PROXY1_PORT 5060 ! SIPメッセージを送信するプロキシサーバのポート番号
REGISTER1 192.168.1.12 ! REGISTERリクエストを送信するレジストラサーバのIPアドレス
REGISTER1_PORT 5060 ! REGISTERリクエストを送信するレジストラサーバのポート番号 - B拠点:PBSP-SIP、PBSP-SIO-SIPの場合(接続できるアナログ電話機は1台)
- CCH 5060
PHONE1 500 ! SIPサーバに通知するアナログ電話機の電話番号
AUTH_NAME1 500 ! アナログ電話機のSIP認証ユーザ名
AUTH_PASS1 abc ! アナログ電話機のSIP認証パスワード
PROXY1 192.168.1.12:5060 ! SIPメッセージを送信するプロキシサーバのIPアドレス:ポート番号
REGISTER1 192.168.1.12:5060 ! REGISTERリクエストを送信するレジストラサーバのIPアドレス:ポート番号
基本設定ファイル(netcnfg.ini)
LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)
