製品仕様

インターフェース各部の名称と働き

製品名 LANdeVOICE PBSP403
型番 LdV4-PBSP403
シリーズ LANdeVOICE4シリーズ
収容回線数 3回線
1回線目：TEL回線＝電話ポート（TEL）
2回線目：SP回線＝音声出力（L.OUT）、音声入力（L.IN）、内蔵スピーカ
3回線目：PSTN回線＝公衆回線ポート（PSTN）
LAN
（LAN1、LAN2）		 ポート数 2
接続形態 RJ-45　10BASE-T ⁄ 100BASE-TX
LAN1：MDI
LAN2：MDI-X
  • ※ Auto MDI ⁄ MDI-X機能なし
IP取得方法 固定IP ⁄ DHCP　※IPv4のみ
PoE LAN1のみサポート（受電）
  • ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
音声出力
（L.OUT）		 ポート数 1
出力端子 3.5φミニジャック（3極）
出力レベル 最大0dBm
出力方式 LINE出力、不平衡（非絶縁）
出力インピーダンス 600Ω
接続機器の
入力インピーダンス
（推奨）		 600Ω以上（1kΩ以上推奨）
内部回路抜粋 音声出力内部回路抜粋画像
備考 パソコン用の電源付きスピーカユニットでは左右同一（同相信号）の音声が出力する
音声入力
（L.IN）		 ポート数 1
入力端子 3.5φミニジャック（3極）
入力レベル LINE入力定格：約0dBm相当
入力方式 3方式切り替え（LINE入力、コンデンサマイク、ダイナミックマイク）、不平衡（非絶縁）

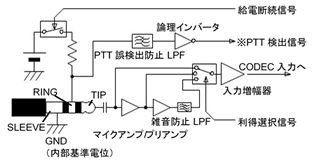

内部回路抜粋 音声入力内部回路抜粋画像
備考 入力アンプのゲイン（増幅）やアッテネータ（減衰）
LINE入力：ゲインやアッテネータはない（増幅率0dB）
コンデンサマイク：増幅率24dB
ダイナミックマイク：増幅率43dB
  • ※ 全て代表値
内蔵スピーカ 最大出力 3.8W
口径 70mm
備考 音量調整ボタンにより16段階で音量調整可能
電話ポート
（TEL）		 ポート数 1
接続形態 RJ-11
選択信号 PB ⁄ DP（10pps、20pps）　自動切替
給電電圧 約48V （端子間開放の場合）、最大 28mA（代表値）
呼出信号 16Hz 変形矩形波 （負荷のインピーダンスにより、出力電流・電圧ともに変化する）
極性反転機能 サポート
FAX通信機能 FAXモード専用通信（T.38）
公衆回線ポート
（PSTN）		 ポート数 1
接続形態 RJ-11
選択信号 PB ⁄ DP（10pps、20pps）　設定切替
  • ※ 出荷時はPB信号に設定
呼出信号認識範囲 16Hz～20Hz
極性反転機能 サポート
FAX通信機能 FAXモード専用通信（T.38）
端末認証番号 AD21-0097001号
操作インターフェース 操作ボタン
（A、B、C）		 数 3
機能 発信、録音再生等（設定切替）
発信で使用する場合、発信先セレクタと組み合わせて最大27箇所の発信先切替が可能
発信先セレクタ 数 1
機能 発信先切替
操作ボタンと組み合わせて最大27箇所の発信先切替が可能
音量調整ボタン
（▲、▼）		 数 2
機能 内蔵スピーカの音量を16段階で調整可能
▲：音量が上がる
▼：音量が下がる
接点出力
（C.OUT1、C.OUT2）		 ポート数 2
出力端子 ユーロブロック（付属のコネクタで接続）
5.08mm間隔、2極、対応する線材の太さ：0.5～3.5SQ
出力形式 無電圧a接点（極性なし、交流負荷も接続可能。本体内部回路からは絶縁されている）
最大定格 DC45V 800mA（AC30V 550mA rms、周波数は100Hz未満の正弦波）
接点入力
（C.IN1、C.IN2） 		ポート数 2
入力端子 ユーロブロック（付属のコネクタで接続）
5.08mm間隔、2極、対応する線材の太さ：0.5～3.5SQ
入力形式 無電圧（短絡抵抗500Ω以下でON、同5kΩ以上でOFF）
  • ※ 外部から電圧を印加しないこと
外部表示 フルカラーLED×5、単色LED×3（操作ボタン）
呼制御プロトコル LANdeVOICE方式（独自プロトコル：IPv4＋UDP）
音声通信機能 圧縮方式 G.711（μ-LAW）、G.729A、G.722（SP回線のみ）
エコーキャンセラ SP回線：アコースティックエコーキャンセラ
TEL回線、PSTN回線：G.168準拠（64mSec）
無音声圧縮処理 サポート
DTMF中継機能 サポート
設定方法 Webブラウザ経由
筐体 プラスチック筐体
動作保証温度 ACアダプタ給電時 0～40℃
PoE給電時 0～38℃
内蔵スピーカから
最大音量で
出力し続けた場合		 0～36℃
動作保証湿度 規定なし（結露なきこと）
電源 ACアダプタ ⁄ PoE
  • ※ ACアダプタ接続時はLANポートからのPoE受電を停止します。
消費電力 最大 9.0W
代表値 3.5W（待機時）、6.3W（2回線同時通話時）
環境対応 欧州RoHS指令準拠
  • ※ 弊社独自の化学分析は行っていませんが、本指令に準拠した部材のみを製品に使用しています。
外形寸法 170(W)×180(D)×75(H) mm （突起物含まず）
本体重量 約0.65kg
付属品 ACアダプタ スイッチング電源方式
入力：AC100V～240V　（50/60Hz）
出力：DC9V　1A
LANケーブル ストレート結線　長さ3m
接点コネクタ ユーロブロック　5.08mm間隔　2極
対応する線の太さ：0.5～3.5SQ
その他 保証書、シリアルシール
デフォルトIPアドレス 192.168.1.24
使用帯域（1通話あたり） 約13kbps（G.729A Block90設定時）～約100kbps（G.722設定時）
通信可能なLANdeVOICE LANdeVOICE2、3、4シリーズ及びLANdeAUDIO
  • ※ SIP対応モデルを除きます。
  • ※ LANdeVOICE1シリーズはサポートを終了しており、4シリーズとの互換性はありません。
保証期間 購入後1年間
備考 最小構成は2台です（LANdeVOICEは対向で必要）
DTMFで接点を動作させる場合には、LANdeVOICE4シリーズを対向で使用します。

このページのトップへ

インターフェース各部の名称と働き

PBSP403ポート

DC9V 電源ポートです。LANdeVOICEのACアダプタを接続してください。
LAN1 LANポートです。
LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。
PoE受電が可能です。
LAN2 LANポートです。
LANケーブルを差し込んで、HUBまたはルータなどのネットワーク機器に接続してください。
パソコンや他のLANdeVOICEと、ストレートのLANケーブルで直結して通信可能です。
COM メンテナンス用ポートです。通常使用しません。
L.OUT 音声出力ポートです。放送機器と接続します。
L.IN 音声入力ポートです。
音声入力機器やページングマイク・コンデンサマイク・ダイナミックマイクと接続します。
SW 初期化用プッシュスイッチです。
F.G 接地（アース）端子です。　※ ネジ規格：M3
PSTN 公衆回線ポートです。
公衆回線や交換機（PBX）のSLT ⁄ SLI（単独電話回線）と接続します。
TEL 電話ポートです。
アナログ電話機や交換機（PBX）のCOT（アナログ外線トランク）、FAXと接続します。
C.OUT1、C.OUT2 接点出力ポートです。機械制御を行います。放送機器の起動に使用できます。
※ 付属のコネクタで接続
C.IN1、C.IN2 接点入力ポートです。信号により発信を行います。　※ 付属のコネクタで接続

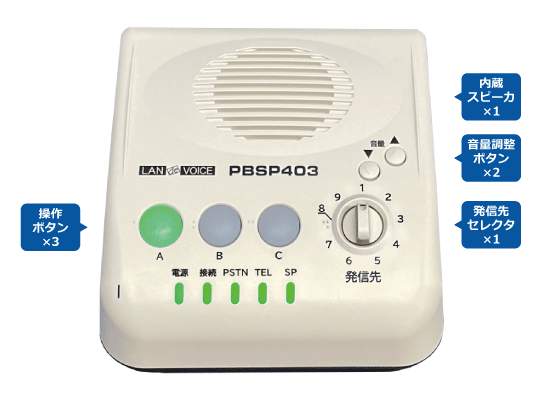

PBSP403ポート

内蔵スピーカ 内蔵スピーカです。音量調整ボタンにより16段階で音量調整可能です。
音量調整ボタン▲、▼ 音量調整ボタンです。
内蔵スピーカの音量を16段階で調整可能です。
操作ボタンA、B、C 操作ボタンです。
設定により、発信・録音再生等で使用できます。
発信で使用する場合、発信先セレクタと組み合わせて最大27箇所の発信先切替が可能です。
発信先セレクタ 発信先を指定するセレクタスイッチです。
操作ボタンと組み合わせて最大27箇所の発信先切替が可能です。
