VoIP機器 LANdeVOICE




交換機間をIP化

VoIP機器LANdeVOICEのODTモデルを使用して、交換機間をIP化できます。

構成及び設定内容例

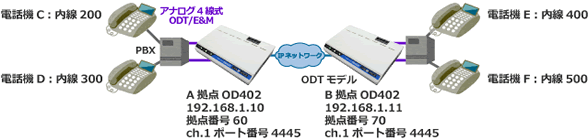

構成例

LANdeVOICEのODTモデルのODトランクポートを、交換機(PBX)のアナログ4線式(ODT ⁄ E&M)に接続して、交換機間をIP化します。

A拠点の電話機からB拠点の電話機Eを呼び出す場合、A拠点のPBXに接続されているOD402の特番を選択します。その後「60700」(B拠点OD402拠点番号+電話機E内線番号)をダイヤルします。

交換機間をIP化構成例

このページのトップへ

電話番号設定ファイル(phone.ini)

電話番号を設定します。
電話番号設定ファイル(phone.ini)

A拠点
[60]???  192.168.1.11:4445    ! 拠点60 B拠点 OD402+内線3桁
B拠点
[50]???  192.168.1.10:4445    ! 拠点50 A拠点 OD402+内線3桁

このページのトップへ

システム設定ファイル(syscnfg.ini)

使用するポート番号の設定をします。
また、接続する交換機に合わせて、関連パラメータの設定を行ってください。
システム設定ファイル(syscnfg.ini)
パラメータ検索

  • ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
  • ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
A拠点
CCH  4445
PORTGROUP  ON    ! グループ着信有効
DIALSELECT  0    ! 選択信号 PB(DTMF)信号
WINKPREPAUSE  100    ! 送出ウィンクパルス遅延 100ミリ秒
WINKPW  200    ! 送出ウィンクパルス幅 200ミリ秒
WINKTO  3000    ! ウィンクパルス待ち時間 3秒
DIDPAUSE  200    ! DID発信遅延 200ミリ秒
B拠点
CCH  4445
PORTGROUP  ON    ! グループ着信有効
DIALSELECT  0    ! 選択信号 PB(DTMF)信号
WINKPREPAUSE  100    ! 送出ウィンクパルス遅延 100ミリ秒
WINKPW  200    ! 送出ウィンクパルス幅 200ミリ秒
WINKTO  3000    ! ウィンクパルス待ち時間 3秒
DIDPAUSE  200    ! DID発信遅延 200ミリ秒

このページのトップへ

基本設定ファイル(netcnfg.ini)

LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)

このページのトップへ

対応機種
