交換機(PBX)の内線延長

VoIP機器LANdeVOICEのPT402を使用して、IPネットワーク網で交換機(PBX)の内線を延長することが可能です。

構成及び設定内容例

構成例

LANdeVOICEのPT402を交換機(PBX)の単独電話回線(SLT ⁄ SLI)に接続し、交換機の内線(300及び400)をネットワーク経由で延長します。

B拠点の電話機Eから、内線300もしくは400をダイヤルすると、内線延長された電話機Cもしくは電話機Dが呼び出されます。
公衆網からの電話をB拠点側の電話機で受け、A拠点側の電話へ転送することも可能です。

A拠点のアナログ電話機の受話器を上げると自動でB拠点のLANdeVOICEに発信します。
B拠点のLANdeVOICEが着信するとセカンドダイヤルトーンが聞こえるので、外線番号(0発信の場合は頭に0)もしくは呼び出したい内線番号(300・400・700)をダイヤルします。

フッキングリレー機能を使って、電話機C・Dのフッキングを、B拠点PT402経由でPBXへ通知することも可能です。

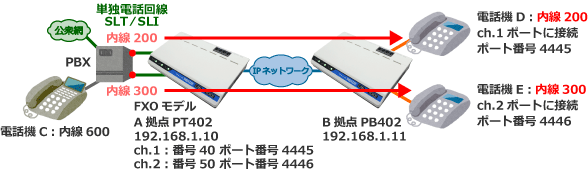

交換機(PBX)の内線延長構成例

このページのトップへ

電話番号設定ファイル(phone.ini)

電話番号を設定します。
電話番号設定ファイル(phone.ini)

  • ※ 接続できるアナログ電話機の数は、機種によって異なります。
A拠点
[50]  192.168.1.11:4445    ! B拠点 ch.1
[60]  192.168.1.11:4446    ! B拠点 ch.2
B拠点
300  192.168.1.10:4445    ! 内線延長300 A拠点 電話機C
400  192.168.1.10:4446    ! 内線延長400 A拠点 電話機D

このページのトップへ

システム設定ファイル(syscnfg.ini)

使用するポート番号と自動発信、フッキングリレーの設定をします。
また、接続する交換機に合わせて、関連パラメータの設定を行ってください。
システム設定ファイル(syscnfg.ini)
パラメータ検索

  • ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
  • ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
A拠点
CCH  4445
AUTODIAL1  50    ! 自動発信 50
AUTODIAL2  60    ! 自動発信 60
HOOKRLY  ON    ! フッキングリレー有効
B拠点
CCH  4445
AUTODIAL1  300    ! 自動発信 内線300
AUTODIAL2  400    ! 自動発信 内線400
RMTHOOKPW  5    ! 通知フッキングパルス長 500mSec
CTRING  0    ! NTTパターン以外の呼出信号
DIALSELECT  0    ! 選択信号 PB(DTMF)信号

このページのトップへ

基本設定ファイル(netcnfg.ini)

LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)
