VoIP機器 LANdeVOICE




NTTダイヤルイン機能(PB信号方式)

VoIP機器LANdeVOICEのFXSモデル(電話ポート)は、NTTダイヤルイン機能(PB信号方式)をサポートしています。

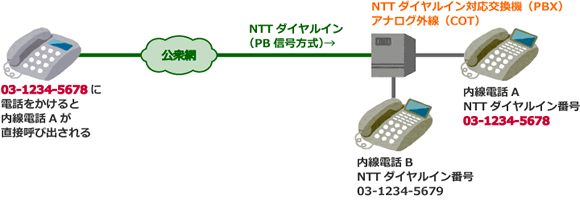

NTTダイヤルインは、NTT公衆網から、交換機(PBX)の内線電話を直接指定して呼び出す機能です。

NTTダイヤルイン説明

ダイヤルイン方式にはPB信号を使ったPBダイヤルインと、モデム信号を使ったモデムダイヤルインの2種類があります。

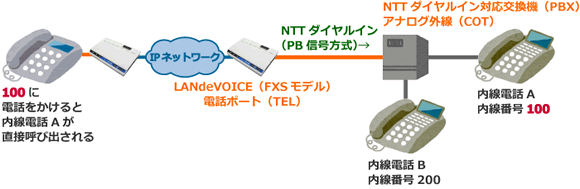

LANdeVOICEのFXSモデル(電話ポート)は、PBダイヤルインに対応しており、交換機のNTTダイヤルイン機能を利用して、内線電話を直接指定して呼び出すことが可能です。

NTTダイヤルイン説明

本機能を使用するためには、交換機がNTTダイヤルイン機能(PB信号方式)をサポートしている必要があります。

このページのトップへ

構成及び設定内容例

構成例

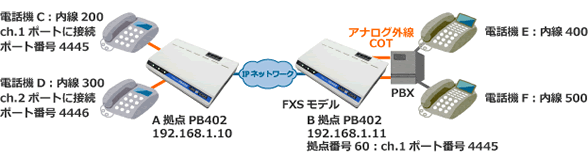

LANdeVOICEのFXSモデルの電話ポート(TEL)を、交換機(PBX)のアナログ外線(COT)に接続して、交換機とIPネットワーク網をつなぐシステムを構築します。

A拠点の電話機からB拠点の電話機Eを呼び出す場合、「60400」(B拠点PB402拠点番号+電話機E内線番号)をダイヤルします。B拠点PB402はNTTダイヤルインモードで「400」を交換機に通知し、電話機Eを直接呼び出します。

B拠点側の電話機から、A拠点側の電話機へ発信もできます(PBXの設定が必要です)。

電話機C・D間の通話も可能です。

NTTダイヤルイン構成例

このページのトップへ

電話番号設定ファイル(phone.ini)

電話番号を設定します。
電話番号設定ファイル(phone.ini)

  • ※ 接続できるアナログ電話機・アナログ外線の数は、機種によって異なります。
A拠点
200  192.168.1.10:4445    ! 内線200 A拠点 電話機C
300  192.168.1.10:4446    ! 内線300 A拠点 電話機D
[60]400  192.168.1.11:4445    ! 拠点60内線400(60400) B拠点 電話機E
[60]500  192.168.1.11:4445    ! 拠点60内線500(60500) B拠点 電話機F
B拠点
200  192.168.1.10:4445    ! 内線200 A拠点 電話機C
300  192.168.1.10:4446    ! 内線300 A拠点 電話機D

このページのトップへ

システム設定ファイル(syscnfg.ini)

使用するポート番号、呼び出しモード、グループ着信の設定をします。
システム設定ファイル(syscnfg.ini)

  • ※ CCHパラメータは、LANdeVOICE2・3シリーズ及びLANdeAUDIO端末では、基本設定ファイル(netcnfg.ini)に設定するパラメータとなります。
  • ※ 記載のないパラメータについては、工場出荷時設定もしくは環境に合わせて設定してください。
A拠点
CCH  4445
B拠点
CCH  4445
DIDMODE  2    ! NTTダイヤルインモード
PORTGROUP  ON    ! グループ着信有効

このページのトップへ

基本設定ファイル(netcnfg.ini)

LANdeVOICE端末のIPアドレス等、基本設定を設定してください。
基本設定ファイル(netcnfg.ini)

このページのトップへ

対応機種
