PBSP-SIO PBSPシリーズ マイク/スピーカー/接点入出力対応モデル

各部名称と説明

正面図
正面図
  1. P.SW:プッシュスイッチ。発着信・切断を行う
  2. S.SW:最大9箇所まで発信先を指定するスイッチ(phone.iniファイルにて設定)
  3. STATUS:端末のステータスを表示(呼制御サーバ(CPS8との接続時はCPS8との通信状態を表示)
  4. TEL:電話機を接続しているポートの通信状態を表示
  5. SP:マイク・スピーカーを接続しているポートの通信状態を表示
背面図
背面図
  1. TEL:アナログ電話機、G3FAXを接続
  2. I/O接点用コネクタ:入力端子(5Pロック付丸型コネクタ)
    ※I/O接点用コネクタはPBSPのページングマイクコネクタと同型ですが、ページングマイクはご利用できません。
    ※I/O接点はマイク・スピーカー(2回線目)発着信時にのみ連動し、アナログ電話機(1回線目)の発着信時には連動しません。
  3. MIC:コンデンサマイク(3.5φミニジャック)
  4. L.IN:LINE入力、音響機器等接続用(3.5φミニジャック)
  5. L.OUT:LINE出力、アンプ付きスピーカ(3.5φミニジャック)
  6. 10BASE-T:LAN接続用ポート
  7. COM:シリアルポート(設定用)
  8. DC9V:電源アダプタ接続用
  9. F.G:アース接続用

設置例

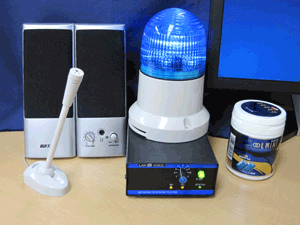

ページングマイク接続イメージ
  1. PBSP-SIO本体
  2. 着信時にお知らせ:回転ライト(非売品)
  3. 受信用スピーカー:3.5φミニジャック(非売品)
  4. 通話用マイク:コンデンサマイク(非売品)

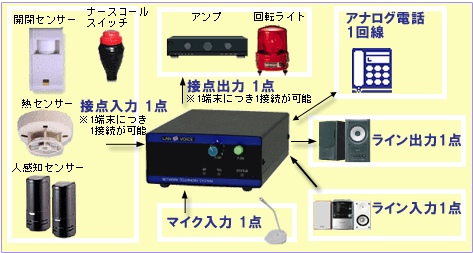

接続例

illust
 ※上図はイメージ接続例です。
  • 実際のシステム構築時には、本端末以外の装置や周辺機器が必要になる場合があります。
  • 接点入出力に接続する機器は、仕様をご確認いただき、事前の検証を行って下さい。
  • 接点出力の連動は、スピーカーマイク着信時のみとなります。
    (着信先が電話の場合、接点に接続されている機器は連動いたしません)
