KA端末 大型ボタン/接点入出力/拡張コネクタ装備モデル

各部名称と説明

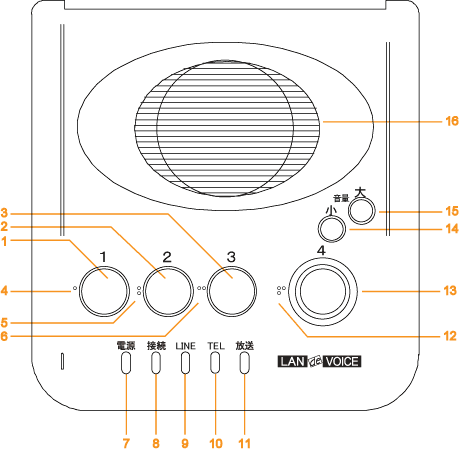

正面図
正面図
  1. 操作ボタン1:LED照光大型ボタン LED色:赤
  2. 操作ボタン2:LED照光大型ボタン LED色:橙
  3. 操作ボタン3:LED照光大型ボタン LED色:橙
  4. 「あ」:点字
  5. 「い」:点字
  6. 「う」:点字
  7. 電源:電源入表示 LED色:緑
  8. 接続:接続状態表示 LED色:緑
  9. 公衆回線:公衆回線状態表示 LED色:橙
  10. 地域電話:地域電話状態表示 LED色:緑
  11. 告知放送:告知放送受信表示 LED色:赤/緑
  12. 「え」:点字
  13. 操作ボタン4:LED照光大型ボタン LED色:緑
  14. 小:音量小ボタン 凸文字:▽ ※内蔵スピーカ、スピーカ出力を調整(ライン出力不可)
  15. 大:音量大ボタン 凸文字:△ ※内蔵スピーカ、スピーカ出力を調整(ライン出力不可)
  16. 内蔵スピーカ

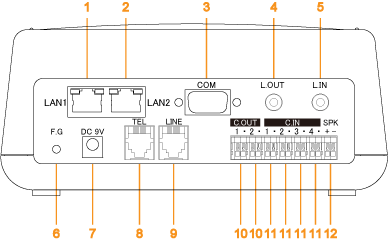

背面図
KA02リアパネル
  1. LAN1:LAN接続用ポート(RJ-45 10BASE-T/100BASE-TX) ×1
  2. LAN2:スイッチングHUB用ポート(RJ-45 10BASE-T/100BASE-TX) ×1
  3. COM:シリアルポート(設定用)  ×1
  4. :LINE出力(アンプ付きスピーカ:3.5φミニジャックなどを接続) ×1
  5. L.IN:LINE入力(コンデンサマイク:3.5φミニジャックなどを接続) ×1
  6. F.G:アース接続用 ×1
  7. DC9V:電源アダプタ接続用 ×1
  8. TEL:アナログ電話機、G3FAXを接続 ×1
  9. LINE:アナログ公衆網(RJ-11) ×1
  10. C.OUT:接点出力 ×2  (※それぞれ動作が異なります)
  11. C.IN:接点入力 ×4
  12. SPK:外部スピーカ出力 ×1

このページのトップへ

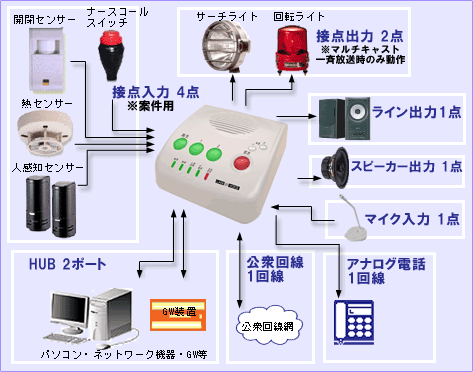

接続例

illust
 ※上図は接続例です。ナースコール等はお客様にてご用意をお願いいたします。
 ※実際のシステム構築時には、本端末以外の装置や周辺機器が必要になる場合があります。

このページのトップへ

※機能・仕様については予告なく変更される場合があります。
※随時、ご提供できる情報がまとまり次第、更新いたします。
